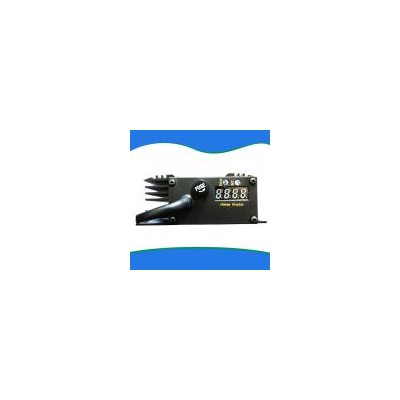

一、 主要特點

1.         高效能的升壓MPPT充電方式。

2.         系統供電采用光伏板供電，減少了電池的電量消耗。

3.         LED狀態指示。

4.         數碼管實時顯示充電電流、電池電壓以及太陽能輸入電壓，運行狀態一目了然。

5.         完備的過沖、防反沖、防反接以及短路保護。

6.         內部采用短路跳針設計，可以輕松的切換48V和60V電池（72V電池訂購時請預先說明）。

7.         系統采用智能式設計，用戶不需要任何的設置。

二、  安裝和接線

控制器安裝要牢靠，尺寸如下：

外形尺寸：115×111×43(mm)

安裝尺寸：（55~95）×103(mm)

安裝孔徑：3.5(mm)

2.       該控制器可以對48V和60V電池充電，內部采用短路跳針的方式切換，在使用時請確認控制器的狀態是不是和電池相匹配否則無法正常充電,72V電池訂購前要說明。

3.       將光伏板的“+”極線接在控制器solar端的紅線上。（控制器的面膜上標有solar（太陽能）端和battery（電池）端，請不要接反，solar（太陽能）端的線纜為φ10mm，battery（電池）端線纜為φ8mm。）

4.       將光伏板的“-”極端接在控制器solar端的黑線上。

5.       將電池的（+）極接在控制器battery端的紅線上。

6.       將電池的（-）極接在控制器battery端的黑線上，接線正常后，如果有太陽，控制器開始工作。

7.       接線圖如下所示：

三、  使用建議

1.       控制器請不要過載使用，12V系統的光伏板***大功率為250W，若有兩塊18V光伏板總功率超過250W請串聯使用；24V系統的光伏板***大功率為600W,若有2塊及以上請并聯使用。（光伏板參數：12V系統光伏板的工作電壓是18V,開路電壓是22V;24V系統光伏板的工作電壓是36V,開路電壓是44V.連接前請看清光伏板背面的參數。）

2.       控制器在運行期間會發熱，建議安裝在通風散熱的環境中。

3.       系統在使用的時候建議在蓄電池和控制器以及光伏板和控制器之間串接一個開關，否則在接線的時候會出現打火的現象；同時接上開關對系統安全也有保障。

4.       系統的輸入和輸出采用隔離設計，使用時不要共負極更不要共正極。

5.       蓄電池經常被充滿是非常重要的，至少每月被充滿一次，否則蓄電池將遭受永久損壞。只有當進入蓄電池的能量多于負載使用的能量時，蓄電池才能被充滿。用戶在配置系統時，請牢記這一點。

四、  系統運行和狀態指示

1.      系統連接正常以后，如果有太陽，那么系統開始啟動，啟動的時候，LED燈閃爍幾次后數碼管亮起，系統啟動。

2.      系統啟動完畢后，數碼管循環顯示電池電壓、太陽能輸入電壓、充電電流，LED燈正常指示。注意：當光伏板的輸入功率小于35W的時候為了節約能量會關閉LED燈的指示，但是數碼管還會正常顯示。

3.      狀態指示，如下表所示：

五、  安全建議

1.       該控制器可以自適應18V和36V的光伏板，請不要使用開路電壓高于50V的光伏板，否則會有燒毀的危險。

2.       該控制器內部沒有需要維護和維修的部件，并且內部含有高于人體安全的電壓，請用戶不要自行拆開控制器。

3.       請不要將水或帶腐蝕性的液體進入控制器內，這樣會損壞控制器。

4.       無論是48V的電池還是60V以及72V的電池，電池端電壓都超過了人體安全電壓，操作時，注意使用絕緣工具，并保持必要的干燥。

5.       蓄電池接反或者短路時，其電流很大，控制器不會損壞，但是保險絲會熔斷，同時伴有強烈的打火現象，這個時候對電池的沖擊以及對您設備的沖擊都很大，使用的時候請盡量避免此類情況的發生。

6.       蓄電池可能產生可燃氣體，請遠離火花。

六、技術參數
